T/CES 114-2022 智能型特高频局部放电在线监测装置 技术规范

以下是该团体标准《T/CES 114-2022 智能型特高频局部放电在线监测装置技术规范》的详细内容总结：

​​一、范围​​

1. ​​适用范围​​
   • 适用于安装在GIS（气体绝缘金属封闭开关设备）上的智能型特高频（UHF）局部放电在线监测装置。
   • 覆盖装置的设计、生产、选型、检测与试验依据，其他变电设备可参照执行。

​​二、核心术语与定义​​

1. ​​智能型特高频局部放电在线监测装置​​
   • 具备以下功能：
     • 到达时间差法（TDOA）自动定位
     • TDOA抗干扰
     • 放电类型自动识别
     • 通道完好性自检
2. ​​关键技术概念​​
   • ​​TDOA​​：多个传感器接收同一放电信号的时间差。
   • ​​自动定位​​：基于TDOA计算放电源位置（误差≤0.5m）。
   • ​​TDOA抗干扰​​：利用背景噪声传感器与设备传感器的信号时序差排除干扰。
   • ​​通道自检​​：通过注入特高频信号检验相邻通道的完好性。

​​三、监测装置组成​​

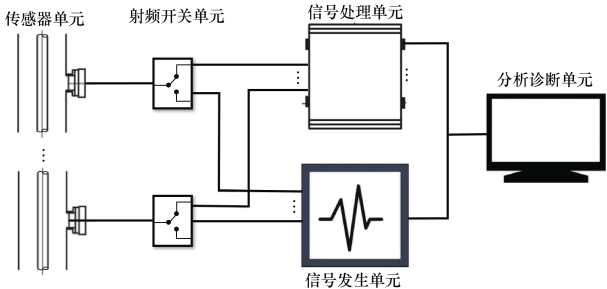

装置由五部分构成（见图1）：

1. ​​传感器单元​​
   • 类型：内置/外置式特高频传感器，分内部局放传感器和外部噪声传感器。
   • 功能：耦合GIS内部放电电磁信号。
2. ​​射频开关单元​​
   • 切换工作模式：监测模式（连接信号处理单元）或自检模式（连接信号发生单元）。
3. ​​信号处理单元​​
   • 功能：信号滤波、放大、检波、采样（≥100MS/s）、量化及参数计算。
4. ​​信号发生单元​​
   • 产生特高频校验信号（脉冲上升沿≤1ns，宽度≤500ns，功率≥0dBm）。
5. ​​分析诊断单元​​
   • 功能：数据分析、TDOA抗干扰、自动定位、类型识别、报警、远程通信及自检控制。

​​四、技术要求​​

1. ​​通用要求​​
   • 符合DL/T 1498.1（绝缘、EMC、环境适应性等）。
2. ​​功能要求​​
   • ​​抗干扰​​：支持TDOA法抑制外部干扰（手机/雷达误报率<3%，电晕/悬浮放电误报率<10%）。
   • ​​自动定位​​：基于TDOA，定位误差≤0.5m。
   • ​​通道自检​​：定期向GIS注入特高频信号，检验相邻通道响应（自检原理见附录A）。
   • ​​报警与存储​​：异常放电/装置故障时报警；数据防丢失、防篡改。
   • ​​偶发信号识别​​：记录偶发信号并生成PRPS/PRPD图谱。
3. ​​性能要求​​
   • ​​采样率​​：≥100MS/s。
   • ​​信号发生单元​​：脉冲参数需满足5.4.5要求。

​​五、试验项目与方法​​

1. ​​通用技术试验​​
   • 依据DL/T 1432.1（功能、绝缘、EMC、环境适应性等）。
2. ​​功能检验​​
   • ​​抗干扰​​：在模拟GIS平台施加干扰（如电晕放电），验证TDOA法有效性。
   • ​​定位精度​​：模拟放电源，验证定位误差≤0.5m。
   • ​​自检功能​​：注入校验信号，检验相邻通道响应。
3. ​​性能试验​​
   • ​​抗干扰性能​​：按DL/T 1432.4及附录B方法测试误报率。
   • ​​信号发生单元​​：用高速示波器（≥5GS/s）检测脉冲参数。

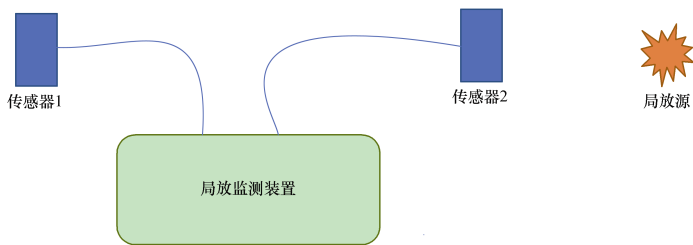

​​附录B试验示例​​：

​​六、检验规则​​

分四类检验（详见表1）：

​​七、标志、包装与贮存​​

1. ​​标志要求​​
   • 装置标注型号、制造厂、额定参数；包装箱标明防潮/防震标识（符合GB/T 191）。
2. ​​贮存与运输​​
   • 温度：-40℃~+70℃（运输），-25℃~+55℃（贮存）；湿度≤85%。
   • 库房要求：无腐蚀性气体，防尘防潮。

​​附录核心内容​​

1. ​​附录A（通道自检原理）​​

   • ​​自检信号​​：每工频周期6次脉冲（300个/秒），PRPS/PRPD图谱特征明确（图A.2）。
   • ​​模式​​：手动（软件控制）或自动（定时触发）。







   （注：a) PRPS图谱；b) PRPD图谱）

2. ​​附录B（抗干扰试验方法）​​

   • ​​原理​​：通过背景噪声通道与监测通道的信号时序差滤除外扰。
   • ​​方法​​：布置传感器验证外部信号是否被有效滤除（见图B.1）。

​​总结​​：该标准定义了智能型UHF局放监测装置的技术框架，核心创新点为 ​​TDOA抗干扰​​、​​自动定位​​及​​通道自检功能​​，通过严格的试验与检验规则确保装置在复杂电磁环境下的可靠性，为GIS设备状态监测提供技术依据。
