T/CES 210-2023 并联式电伴热带

以下是《T/CES 210-2023 并联式电伴热带》团体标准主要内容的详细结构化总结：

​​一、标准核心信息​​

1. ​​标准编号​​：T/CES 210-2023
2. ​​中文名称​​：并联式电伴热带
3. ​​英文名称​​：Parallel trace heating tape
4. ​​归口单位​​：中国电工技术学会标准工作委员会电热工作组
5. ​​首次发布时间​​：2023年

​​二、适用范围​​

• ​​适用产品​​：以电阻式发热元件为核心的单相/三相并联式电伴热带。
• ​​电气参数​​：
  • 工频：50Hz或60Hz
  • 额定电压：12V~415V
• ​​核心特性​​：单位长度功率密度恒定（不受电路长度影响），扁平带状结构。

​​三、关键术语定义​​

​​四、产品结构与型号规则​​

​​1. 结构组成​​（关键层级）

• ​​导电线芯​​：镀锡铜绞线（截面1.5~3mm²，结构见表1）。
• ​​发热材料​​：镍铬合金丝（线径φ0.06~0.19mm，阻值公差±11%~±9%）。
• ​​包覆层​​：
  • 绝缘层（氟塑料FEP/PFA，厚度0.3~0.6mm）
  • 导电防护层（金属编织层，覆盖率≥70%）
  • 外护套（氟塑料，厚度≥0.5mm）

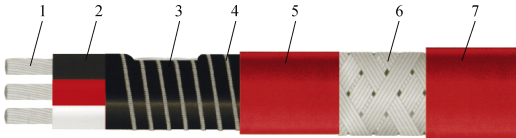

​​产品结构示意图​​

​​2. 型号标志规则​​

示例：

• ​​BL-30FPV₂-205-J​​ → 并联式、30W/m、氟塑料绝缘、PTC型、220V、耐温205℃、铠装屏蔽层。
• ​​BL-45FCV₃-260-JQ​​ → 45W/m、氟塑料、线性型、380V、耐温260℃、铠装+防腐层。

​​五、技术要求​​

​​1. 通用要求​​

• ​​环境条件​​：
  • 温度范围：≥-40℃
  • 适用场景：自然/防爆/腐蚀环境，避免外力冲击。
• ​​外观尺寸​​：
  • 宽度：5~15mm（偏差≤±10%）
  • 厚度：3~8mm（偏差≤±10%）
  • 表面：平整无气泡、分层。

​​2. 性能要求​​

​​3. 使用要求​​

• ​​安装规范​​：
  • 连接需专用接线盒（直型/T型/终端）。
  • 最小弯曲半径≥5倍厚度。
  • 接地电阻≤4Ω（屏蔽网接静电端子）。
• ​​控制系统​​：
  • 支持防爆/非防爆配置；
  • 具备自动调节与工艺关联调整功能。

​​六、试验方法​​

​​关键试验项目​​

​​试验示意图​​

​​七、检验规则​​

1. ​​出厂检验​​：
   • 逐根检验外观、尺寸、电气性能（5.1, 6.3.1~6.3.3）。
2. ​​型式检验​​：
   • 全项目检验（停产恢复/结构变更/五年周期）。
   • 抽样：≥3m合格品，不合格时加倍复检。

​​八、标识、包装与贮存​​

• ​​标识内容​​：型号、电压、功率、长度、厂家、日期、质量。
• ​​包装要求​​：
  • 卷绕于木/铁盘（每盘≥100m，允许含≥10m短段）。
• ​​贮运条件​​：
  • 运输：防潮、防乱掷；
  • 贮存：干燥通风、无腐蚀气体、禁重压/近火源。

​​九、附录与引用文件​​

• ​​主要引用标准​​：
  GB/T 19518.1（防爆）、GB/T 3048.9（火花试验）、GB 50169（接地规范）。
• ​​起草单位​​：无锡扬名电热电器厂、西安电炉研究所、安徽环瑞电热器材有限公司。

此标准全面规范了并联式电伴热带的设计、生产、检验及使用要求，为产品安全性与可靠性提供技术依据。
